Beginnershandleiding cause & effect diagrammen voor effectieve probleemoplossing

“Een goed cause & effect diagram biedt letterlijk gemoedsrust; het vertaalt complexe logica naar intuïtieve acties.”

In dit artikel ontdek je wat cause & effect diagrammen zijn, hoe je ze gebruikt en waarom ze essentieel zijn om de veiligheid en efficiëntie van je proces te verbeteren. Dit is dé beginnershandleiding die je helpt bij probleemoplossing in de industrie.

Wat is een cause & effect diagram en hoe helpt het bij probleemoplossing?

Een cause & effect diagram — ook wel Ishikawa- of visgraatdiagram genoemd — is een visueel hulpmiddel dat oorzaken van problemen in kaart brengt en deze koppelt aan hun gevolgen. Stel je een grote tabel voor, waarbij elke rij een oorzaak vertegenwoordigt (bijvoorbeeld “druk te hoog”) en elke kolom een gevolg (zoals “klep sluit”). Op het kruispunt van oorzaak en gevolg bepaal je welke acties automatisch genomen worden om een probleem te voorkomen.

Veel grote bedrijven, zoals Shell en ExxonMobil, gebruiken cause & effect diagrammen als vaste onderdelen van hun veiligheids- en productieoptimalisatiestrategieën. Deze diagrammen helpen om menselijke fouten te minimaliseren door alle betrokkenen — van ingenieurs tot operators — inzicht te geven in welke acties wanneer nodig zijn om problemen te beheersen.

Waarom visualisatie onmisbaar is bij probleemoplossing

Een cause & effect diagram is als een overzichtskaart van je proces. Het maakt de complexe logica van je systeem direct zichtbaar. In plaats van uren door technische documentatie te spitten, kun je met dit diagram alles in één oogopslag zien. Het is vergelijkbaar met een overzichtskaart in een escape room: je ziet meteen welke actie welke deur opent, en voorkomt zo chaos en stress als er onverwacht iets misgaat.

In veiligheidskritieke systemen, zoals Safety Instrumented Systems (SIS), speelt het cause & effect diagram een cruciale rol. SIS zijn beveiligingssystemen die ontworpen zijn om gevaarlijke situaties te voorkomen en een proces veilig te stoppen. Deze systemen hebben vaak een hoge Safety Integrity Level (SIL). Toch blijven menselijke fouten een risico. Een goed diagram helpt deze fouten te verminderen door voor elke afwijking heldere, intuïtieve acties aan te geven.

Bij SIS worden de oorzaken en gevolgen altijd in de vorm van een matrix weergegeven.

Voorbeelden uit de praktijk

Hoe werkt een cause & effect diagram in de praktijk? Stel je werkt in een waterzuiveringsinstallatie, waar het waterpeil constant moet blijven. Als het peil daalt (oorzaak), zal de inlaatklep automatisch openen om bij te vullen (gevolg).Een simpele actie kan het verschil maken tussen een stabiele operatie en een fout die de waterkwaliteit aantast.

Nog een voorbeeld: in een petrochemische fabriek wordt een compressor gebruikt om overtollig gas te recyclen naar het proces. Als er iets misgaat in het proces moet iemand de compressor kunnen stoppen. De operator ziet dat er iets misgaat in het proces en drukt op noodstop (XHS-101043B) in de buurt van de compressor (cause). Dit is de input voor het SIS. Het SIS voert vervolgens de volgende acties (effect) uit: De Recycle gas compressor C-10130 stopt, de recycle regelklep van de compressor FV-101002 gaat open en regelaar PC-101027 wordt geblokkeerd in een veilige stand.

Maar het SIS kan ook automatisch worden geactiveerd. Bijvoorbeeld: Er wordt een lage smeeroliedruk gedetecteerd door PSLL-101427 (cause) waardoor schade aan de compressor kan ontstaan. Hierdoor start het SIS automatisch een hulp-smeeroliepomp C-10230-P-2, om de smeeroliedruk weer te verhogen (Effect)

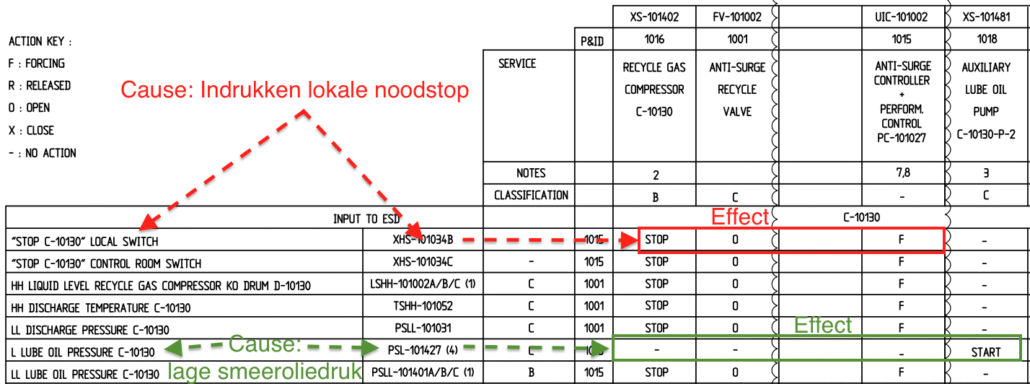

Voorbeeld van een Cause & Effect matrix voor een Safety Instrumented System (SIS)

Stap-voor-stap beginnershandleiding voor het opstellen van cause & effect diagrammen

Wil je een cause & effect diagram opzetten? Hier is een simpele handleiding om jouw probleemoplossing te verbeteren:

1. Inventariseer oorzaken en gevolgen: Maak een lijst van mogelijke oorzaken (zoals druk, temperatuur, niveau) en hun verwachte gevolgen. Dit vormt je startpunt.
2. Maak een tabelvormig diagram (matrix): Plaats oorzaken in rijen en gevolgen in kolommen. Waar deze elkaar kruisen, geef je de actie aan.
3. Voeg logische verbindingen toe: Koppel de oorzaken aan hun gevolgen; deze triggers treden in werking zodra een oorzaak zich voordoet.
4. Test in een simulatie: Een simulatie helpt om hiaten in je analyse te vinden. Hiermee kun je het diagram verfijnen voordat je het in de praktijk gebruikt. Dit doe je in de commissioning of testfase van je proces.
5. Gebruik geautomatiseerde tools: Er zijn tools die helpen om cause & effect diagrammen up-to-date te houden, vooral handig in installaties waar processen vaak veranderen.

Hoe pro6com jouw bedrijf kan helpen bij probleemoplossing

Bij pro6com begrijpen we dat elk proces uniek is en dat een goed ontworpen cause & effect diagram verder gaat dan een eenvoudige tabel. Onze dienstverlening omvat alles rondom je veiligheidsdocumentatie: van ontwikkeling en training tot onderhoud van cause & effect diagrammen. Hier is hoe wij jouw organisatie kunnen ondersteunen:

1. Ontwerpen van maatwerk cause & effect diagrammen: We creëren gepersonaliseerde diagrammen voor jouw proces. Dit voorkomt verwarring en minimaliseert downtime door een snel en effectief responsmechanisme op te zetten. Hierdoor heb je een veilig proces dat blijft draaien, zelfs bij onverwachte gebeurtenissen.
2. Integratie met Safety Instrumented Systems (SIS): We zorgen ervoor dat je cause & effect diagram naadloos aansluit op bestaande systemen. Een betrouwbare werking van je SIS kan levens redden en schade aan milieu en de apparatuur voorkomen. Probleemoplossing wordt hierdoor geen stressvolle race meer, maar een gecontroleerd proces waarin je snel kunt reageren.
3. Training en ondersteuning: We trainen jouw team in het begrijpen en interpreteren van cause & effect diagrammen. Dit helpt om fouten te voorkomen, zodat je processen soepel en betrouwbaar blijven draaien. Met de juiste kennis blijft je team gefocust en voorbereid op elke situatie. Zie onze pagina voor het trainingsaanbod.
4. Automatisering en beheer: Met onze oplossingen voor geautomatiseerd beheer heb je altijd een actueel en veilig proces. Dit betekent niet alleen veiligheid, maar ook efficiënter gebruik van middelen en minder tijdverlies bij storingen. Zie hiervoor onze safety lifecycle software aeShield
